Рабочее напряжение на шину 21 - 32 В=
Вспомогательное напряжение 24 В~
Частота 50/60 Гц
Напряжение на выходах 0-1; 0-10 В
Вторичная нагрузка напряжения на выходе менее 1 кOhm
Ток на выходах 0-20, 4-20 мА
Вторичная нагрузка трансформатора тока на выходе 500 Ohm
Макс. выходящий ток 20 мА/Канал
Потребляемый ток макс. 170 мА
Принудительное управление (1 битовый объект) на канал 2
Рабочая температура -5 - +45 °С
REG 4 TE
Размеры (Ш х В х Г) 72 x 90 x 70 мм
Высота сборки от шины 63 мм
Для работы необходим блок питания 24 В AC REG,
Арт. №: 7591 00 01
Исходящие сигналы DIN IEC 381
с 4 независимыми аналоговыми выходами
каналы устанавливаются по отдельности
циклический контроль выходов
статус состояния выхода определяется объектом статуса и/или выключения
возможно расширение дополнительным модулем
с разъемом для дополнительного модуля
с кнопкой программирования
с красным светодиодом режима программирования
с индикатором статуса зел/красн (вкл/ошибка)
шинное соединение через контактный зажим
с винтовыми контактными зажимами

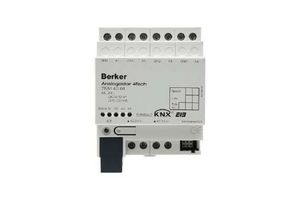

Аналоговое исполнительное устройство принимает телеграммы от instabus KNX/EIB и преобразует их в сигналы тока и/или напряжения, например, для отопительной, кондиционирующей и вентиляционной техники.
